產品介紹
    通常調整蝸桿蝸輪側隙的方法是改變其組裝距離，組裝后若想改變組裝距離，需要對齒輪箱等做大幅度的修正作業。但是，如果使用精密無間隙雙導程蝸桿蝸輪副的話，可以不改變齒輪箱的組裝距離即可調整側隙，所以可使組裝及維修變得非常方便。
產品結構及調整方法：
    因?yàn)榫軣o(wú)間隙雙導程蝸桿蝸輪副是特殊的產品，采用時，請首先閱讀下面的解說，在充分理解其機能及構造后加以使用。

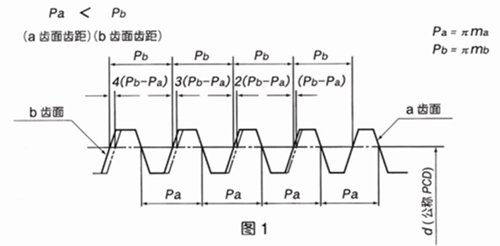

    蝸桿的左齒面與右齒面導程不同。由于導程差，輪齒的形狀為厚度連續變化的齒形。如(圖1)
    雙導程蝸桿的嚙合部沿軸向移動V（mm）的齒隙的變化量Δj（mm）可由下面的公式計算。
       Δj=2V（mb -ma）/（mb +ma）
    其中：
      ma=公稱軸向模數-(0.01*公稱軸向模數)
      mb=公稱軸向模數+(0.01*公稱軸向模數)

    蝸輪的輪齒也與蝸桿一樣，加工有左右不同的齒面，但因?yàn)槲佪喪菆A柱齒輪，所以所有輪齒的齒距相等。如（圖2）
圖1：

圖2：

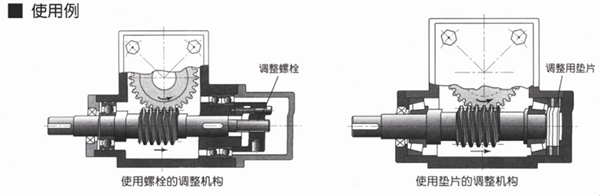

使用示例：如（圖3）

圖3：

裝配注意事項：

因?yàn)殡p導程蝸桿蝸輪的左右齒面模數不同，所以必須正確組裝才能保證蝸桿與蝸輪正確嚙合。為了不使組裝方向、組裝位置等出現錯誤請首先確認下面各事項正確組裝蝸桿蝸輪。

組裝方向的確認：

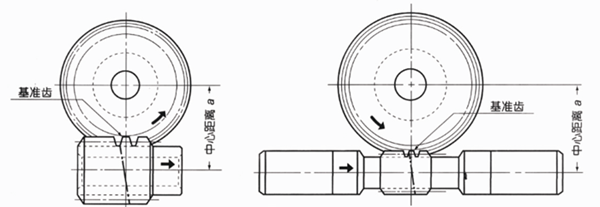

雙導程蝸桿和蝸輪產品上刻有箭頭標記，指示組裝方向。組裝時，首先確認蝸輪的正反面，組裝方向?yàn)槲佪喤c蝸桿的箭頭方向一致。組裝方向的錯誤，會造成中心距離a比標準距離大，致使無法組裝或無法正確嚙合。如(圖4)

圖4：箭頭表示組裝方向。如圖所示，組裝時。要保證蝸桿蝸輪的箭頭指向相同方向。

組裝基準位置的確認：

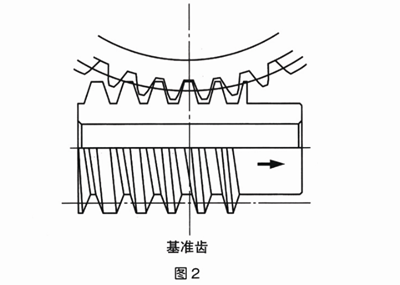

 雙導程蝸桿的齒頂圓外周上刻有V標記(60°深度0.3mm的線)，此標記表示基準齒。基準齒對準蝸輪的旋轉中心，按標準的中心距離a進行組裝時，齒隙被設計為0(士0.045)。如(圖5)：

圖5：
