蝸輪蝸桿傳動的名詞術語（一）

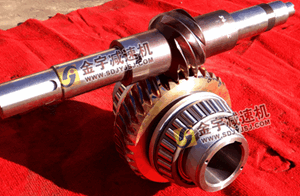

1.      蝸桿傳動

蝸桿傳動為交錯軸的兩個各繞其自身支撐軸線轉動的斜齒輪正交傳動。其中一個是蝸桿另一個是蝸輪。

2.      蝸輪

蝸輪是是與蝸桿配對的一個齒數較多，齒體中曲面呈環面的斜齒輪。蝸輪的齒面為其配對蝸桿齒面的共軛齒面。

3.      標準蝸桿傳動

蝸桿節圓與分度圓重合時的蝸桿傳動。

4.      變?yōu)槲仐U傳動

蝸桿節圓與分度圓不重合的蝸桿傳動。

5.      連心線

蝸桿軸線與蝸輪軸線的公垂線。

6.      中心距

蝸桿軸線與蝸輪軸線的距離。

7.      軸交角

蝸桿軸線和蝸輪軸線之間的小交錯角。

8.      中間平面

蝸桿軸面和連心線構成的平面。

9.      齒數比

蝸輪齒數與蝸桿頭數的比值。

10.  傳動比

主動的蝸桿（或蝸輪）角速度與從動的蝸輪（貨蝸桿）角速度之間的比值。

11.  嚙合節點

蝸桿與其配對的蝸輪連心線上的一個點，在該點上蝸桿理論螺旋面沿自身周詳?shù)钠揭扑俣鹊扔谖佪喌膱A周速度。

12.  蝸桿節圓柱面

過嚙合節點且平行于蝸桿軸線的直線繞蝸桿軸線回轉時所形成的的圓柱面。

13.  蝸桿節圓

蝸桿節圓柱面與蝸桿端平面的交線。

14.  蝸輪節圓柱面

過嚙合節點且平行于蝸輪軸線的直線繞蝸輪軸線回轉時所形成的的圓柱面。

15. 蝸輪節圓

蝸輪節圓柱面與中間平面的交線。

16.  工作齒高

在連心線上，蝸輪喉圓或蝸桿齒頂圓之間的距離。

17.  頂隙

在連心線上，蝸輪的齒根圓環面與蝸桿的齒頂面之間的距離。

18.  頂隙系數

頂隙與模數之間的比值。

19.  單導程蝸桿

蝸桿輪齒兩側齒面導程相等的蝸桿。

20.  雙導程蝸桿

蝸桿齒輪兩側齒面導程不等的圓柱蝸桿

21.  基準蝸桿

確定蝸桿輪齒基本尺寸及齒形的蝸桿。基準蝸桿為無制造誤差的蝸桿。

22.  蝸桿軸平面

過蝸桿軸線的平面。

23.  蝸桿法平面

垂直于蝸桿某一圓柱螺旋線或與該圓柱螺旋線平行的假象螺旋線的平面。

24.  蝸桿端平面

垂直于蝸桿軸線的平面。

25.  蝸桿圓柱面

蝸桿的同軸圓柱面。

26.  蝸桿輪齒

蝸桿的螺旋齒。

27.  蝸桿頭數

蝸桿輪齒的總數，也就是蝸桿輪齒的齒數。

28.  蝸桿齒寬

蝸桿有齒部分分在分度圓柱面上沿軸線方向度量的寬度。

29.  蝸桿旋向

蝸桿輪齒螺旋方向，蝸桿螺旋線符合螺旋右手定則，即為右旋，反之為左旋。

30.  端面齒廓

齒面被端平面所截的截線。

31.  法向齒廓

齒面被法平面所截的截線。

32.  軸向齒廓

齒面被軸平面所截的截線

33.  基圓柱切平面齒廓

漸開線蝸桿齒面被基圓柱的切平面所截的截線。
