蝸桿的化學成分力學性能分析

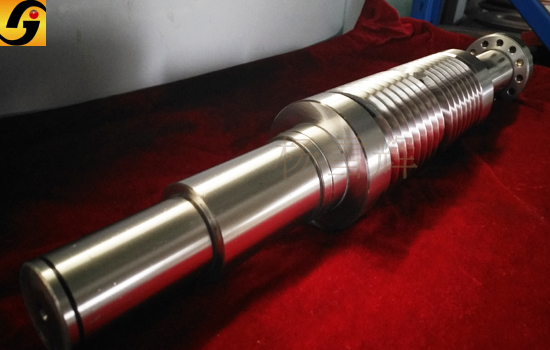

     一般選用35CrMo，化學成分、力學性能符合GB/T3077規定，允許采用42CrMo，38CrMoAl(硬度≥55時)，允許采用表淬鋼或滲碳鋼。不得有裂紋等缺 陷。

     重要蝸桿，圖紙技術條件應要求外協廠提供化學成分、機械性能、調質硬度、探傷報告。探傷按照JB/T5000.15－2007標準，齒部ll級，其余部位lll級。

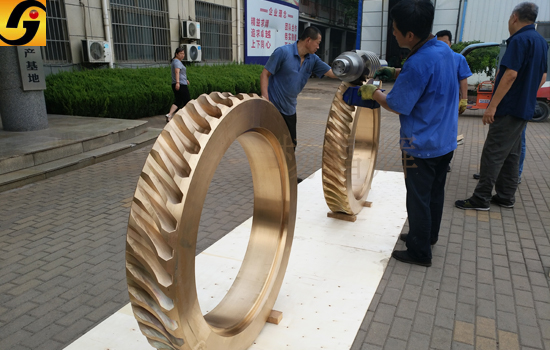

     輪緣采用離心澆鑄，一般選ZCuSn10P1，其化學成分力學性能符合GB/T1176規定。當蝸桿線速度<5m/s時，可采用ZCuAl10Fe3。重要的場合推薦選用ZCuSn12Ni2。輪緣不得有偏析、夾雜、縮孔、疏松等缺 陷。

      重要蝸輪圖紙技術條件要求外協廠提供化學成分、機械性能、硬度報告。
