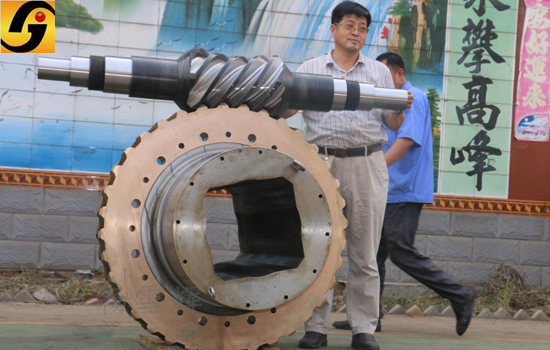

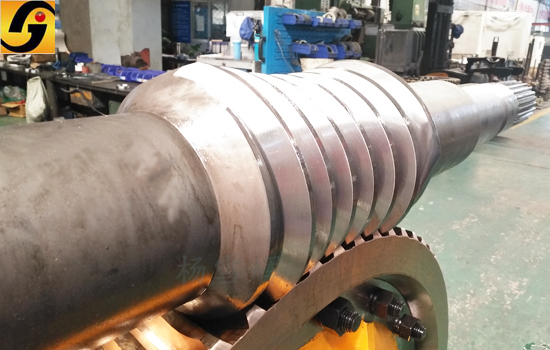

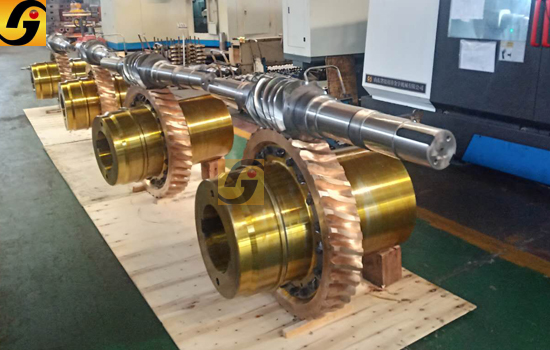

減速機的蝸桿傳動裝置
減速機的蝸桿傳動中,蝸桿傳動的傳動比僅與蝸桿的頭數和蝸輪的齒數有關,而不等于分度圓直徑之比。所以在計算減速機的減速比時知道蝸桿的頭數和蝸輪的齒數就可以。
減速機的蝸桿傳動中,蝸桿軸線垂直于蝸輪軸線的垂直面為中間平面,蝸桿傳動的設計計算中我們都是以中間平面內的參數和幾何關系為標準的。在中間平面上,蝸輪與蝸桿的嚙合相當于漸開線齒輪與齒條的嚙合。根據正確的嚙合條件,蝸桿的軸向模數等于蝸輪的端面模數;蝸桿的軸向壓力角等于蝸輪的端面壓力角。根據規定中間平面上的模數和壓力角為標準值。
減速機的蝸桿傳動中蝸桿螺旋線的升角,升角小時傳動效率高,但可實現自鎖,升角大時傳動效率高,但是在蝸桿的加工車削過程中比較困難。
